Для чего необходимо защищать кирпичный дымоход на крыше

Вентиляционные трубы и дымоходы в загородных домах и коттеджах в большинстве случаев строятся из кирпича, в виде отдельных каналов, совмещённых в состав одной шахты.

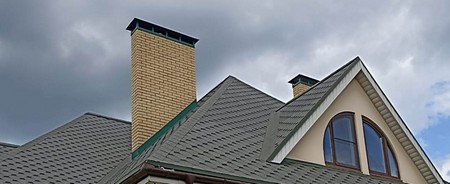

Многоканальная шахта на кровле дома

На крыше дома оголовок многоканальной шахты выглядит в виде одной широкой трубы с общим зонтиком.

Оголовок шахты подвержен повышенным нагрузкам в виде атмосферных осадков – дождя, ветра, снега, перепадов температур. Изнутри на него оказывают воздействие влажность и агрессивные среды. Это приводит к быстрому разрушению кирпича и необходимости ремонта.

разрушение оголовка вентиляционной шахты разрушение многоканальной вентиляционной шахты

Внутри шахты могут располагаться:

  • вентиляционный канал из кухни;
  • вентиляционный канал из ванной комнаты;
  • вентиляционный канал из санитарного узла;
  • дымоход из котельной;
  • вентиляционный канал из котельной;
  • дымоход камина или печи;
  • канал санации канализации.

Каждый канал имеет своё целевое назначение и особенности эксплуатации, может удалять запахи и вредные для организма человека вещества. Количество и целевое назначение каналов в составе одной шахты может быть разное.

Размеры дымовых и вентиляционных каналов

В составе одной шахты каналы могут иметь разные размеры, которые в кирпичной кладке формируются исходя из размеров кирпича, в 99% случаев имеют стандартные размеры:

  • в пол кирпича 125х125 мм. + толщина швов между кирпичной кладкой;
  • в кирпич 125х250 мм. + толщина швов между кирпичной кладкой;
  • в два кирпича 250х250 мм. + толщина швов между кирпичной кладкой.

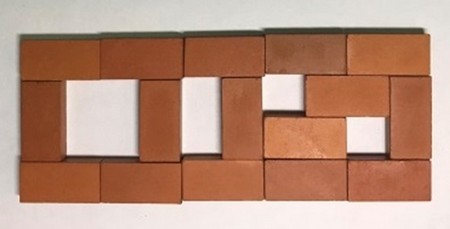

Расположение каналов в многоканальной шахте

Крайне редко встречается и иной шаг кладки связанный с техническими особенностями помещений, подключаемыми приборами и теплогенераторами, размерами кирпича, задумками архитекторов и творчеством строителей.

Проблемы при эксплуатации дымовых и вентиляционных каналов в составе одной шахты

Из помещений воздух и дымовые газы, через вентиляционные решётки и патрубки попадают в дымовые и вентиляционные каналы и устремляется вверх, попадая под общий зонт. Под зонтом потоки смешиваются и ветром удаляются в атмосферу.

Выглядит всё красиво, но на практике возникает ряд проблем, а именно:

Опрокидывание тяги в дымоходе или вентиляционном канале

Если в доме отсутствует приточная вентиляция, в помещениях может образовываться дефицит притока воздуха. Дефицит притока воздуха будет компенсировать один из каналов, опрокидываясь в обратную сторону. Это явление называется обратная тяга.

При образовании обратной тяги, в помещение будет попадать воздух из-под зонта, состоящий из смеси отработанных газов из разных помещений и от разных агрегатов.

Это представляет опасность отправления продуктами сгорания, может доставлять дискомфорт в виде посторонних запахов.

Наледь на кирпичной трубе и зонте

Тёплые и влажные потоки воздуха, удаляемые из помещений и дымовые газы, удаляемые от агрегатов, в зимнее время конденсируются на зонте, замерзают и образуют красивые глыбы льда (сосульки), которые в любой момент могут обвалиться и с высоты полететь на землю.

Падение льда может представлять опасность для жизни и здоровья жителей. При обрушении может нарушаться целостность кирпичной кладки.

Конденсат в дымоходе от газового оборудования

Газовые котлы выбрасывают в атмосферу пар насыщенный кислотами. По мере охлаждения, дымовые газы конденсируются и кислоты в виде капель оседают на стенках трубы, пропитывают кирпичную кладку и выходят наружу в виде тёмных пятен.

Кислоты оказывают разрушающее воздействие на кирпичную кладку, делают кирпич хрупким.

В первую очередь разрушаться начинает оголовок на крыше. При игнорировании проблемы разрушение начнётся и внутри дома.

При разрушении одного канала перекладке подлежит вся шахта.

Разрушение кирпича на дымоходе

Внешние факторы воздействия в виде воды, снега, ветра, перепада температуры оказывают разрушительное воздействие на кирпич. Вода проникает в микротрещины, замерзает там, расширяется и отслаивает кусочки кирпича. Процесс этот длительный, но необратимый.

Птичьи гнёзда под дымником

Большой зонт и тёплый воздух создают прекрасные условия для проживания птиц и строительства гнезда. Гнёзда перекрывают отдельные каналы, а несмышлёные птенцы весной начинают падать в другие.

Способы защиты дымоходов и вентиляционных каналов

Чтобы кирпичная труба стояла долго и не разрушалась, её необходимо защитить изнутри и снаружи. В отдельные каналы установить герметичные гильзы и нарастить их по высоте, для разведения потоков воздуха и дымовых газов. Кирпичную кладку оголовка утеплить и защитить от внешних факторов воздействия коробом. Пространство между зонтом и шахтой закрыть сеткой.

Желательно выполнять эту работу заранее, не дожидаясь, когда кирпичная кладка начнёт разрушаться.

Комплексный подход защиты дымохода и вентиляции предупредит возможные проблемы и позволит в полной мере насладиться загородной жизнью.

Защита кирпичной кладки дымохода от конденсата

Чтобы защитить кирпичные кладку от разрушительного воздействия кислот, в дымовые каналы от газовых котлов устанавливают герметичные гильзы из кислотоустойчивой нержавеющей стали.

монтаж кондесатосборника дымовой трубы гильзование кирпичной дымовой трубы

Гильза устанавливается на всю высоту кирпичной трубы, полностью исключая возможность попадания дымовых газов на кирпичную кладку. При этом конденсирующаяся влага будет стекать вниз трубы и удаляться через конденсатосборник.

Разведение потоков воздуха и дыма – установка «Свечки»

Свечка над зонтом дымовой трубы

Нержавеющие трубы удаляющие продукты сгорания газового топлива наращивают по высоте и отводят дымовые газы выше основного зонта.

Установка «свечки» решает сразу несколько задач:

  • удаляет дымовые газы сразу в атмосферу, исключая смешивание потоков и подсос вредных веществ в помещения;
  • снижает влажность и температуру под зонтом убитая ледяные сталагмиты и сталактиты с дымохода;
  • улучшает естественную тягу, повышая КПД газового котла.

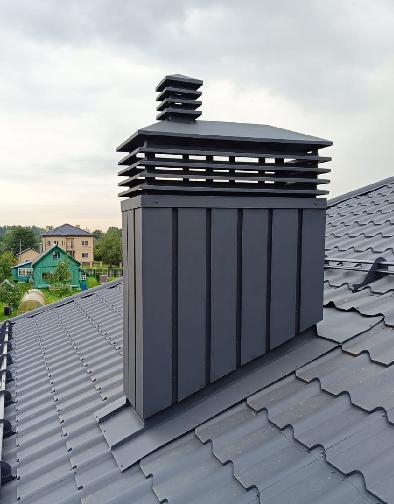

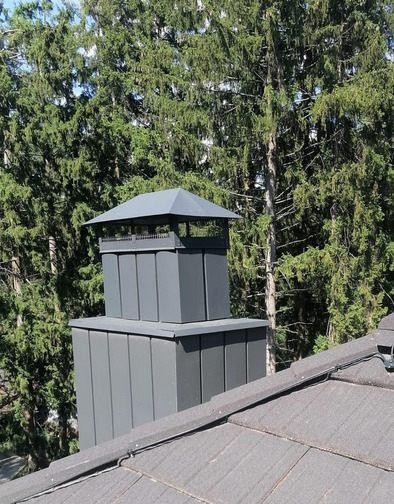

Установка защитного короба на дымоход

Защитно-изоляционный короб из оцинкованной, окрашенной стали защищает кирпичную кладку от воздействия атмосферных осадков и ветра. Сокращает перепад температуры в трубах и устраняет в них возникновение явления под названием «точка росы», что дополнительно способствует уменьшению количества сосулек на трубе.

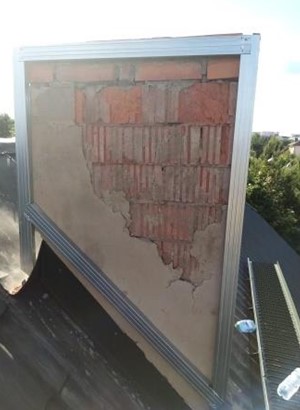

При необходимости, кирпичная кладка на крыше дома частично или полностью перекладывается. Контур кирпичной трубы укрепляется металлическим профилем, свободное пространство которого заполняется негорючей минеральной ватой.

становка защитного короба на дымоход установка защитного короба на дымоход установка защитного короба на дымоход

При установке защитного короба общий зонт подлежит замене, так как габаритные размеры трубы увеличиваются.

Оцинкованный лист подбирается по цвету исходя из пожеланий заказчика или близкий к цвету кровельного покрытия.

Установка защитной сетки от птиц на дымоход

Защитная сетка от птиц на дымоходе

Проблему попадания птиц в дымоход и вентиляцию можно легко устранить посредством установки защитной сетки, которая полностью исключает возможность проникновения пернатых в шахту.

Особенностью последующей эксплуатации является необходимость периодической очистки сетки от нагара и пыли, для обеспечения свободного движения воздуха и дымовых газов.

Устанавливать защитную сетку можно как в составе общих работ по защите дымохода, так и отдельно на уже готовых конструкциях.

После установки сетки, не забывайте, что Вы лишаете братьев меньших, места комфортного проживания. Проявите заботу о них, установите скворечник и кормушку.

Стоимость защиты кирпичного дымохода от дождя, ветра, снега и других негативных факторов

Рассчитывать стоимость работ и материалов необходимо индивидуально для каждого объекта. Труба на крыше может иметь разную высоту, габаритные размеры, количество и целевое назначение каналов.

Пример расчёта стоимости работ на трубе со следующими параметрами:

  • высота трубы над крышей дома - 1000 мм. с уклоном до 1300 мм;
  • внешние размеры трубы 400 х 1300 мм;
  • количество каналов 4, в том числе дымоход от газового котла, вентиляционный канал котельной, вентиляционный канал кухни, вентиляционный канал ванной комнаты;
  • высота канала для гильзования 8 метров;
  • диаметр гильзы 120 мм.

Виды работ:

  1. Установка гильзы в канал от газового котла, включая установку «свечки»;
  2. Защита оголовка кирпичной трубы на крыше - монтаж защитного короба;
  3. Замена общего зонта;
  4. Установка сетки для защиты от птиц.
НаименованиеКол-воСтоимость (руб.)Итого стоимостьПримечания
Материалы для гильзованияВ расчёте использованы трубы из нержавеющей кислотоустойчивой
стали AISI 321
Производитель ВУЛКАН
Переходник присоединения к котлу1865865
Труба L = 500 мм одноконтурная211842368
Труба L = 1000 мм одноконтурная7195113657
Отвод 90º118661866
Тройник 90º 124562456
Конденсатосборник112751275
Фланец прямой без изоляции127672767
Переходник моно-термо. 122702270
Труба L = 500 мм двухконтурная140974097
Зонт145084508
Элемент крепления к стене120832083
Хомут соединительный143735222
Материалы для изготовления защитного короба
Лист оцинкованный, окрашенный8130010400
Металлический профиль103003000
Базальтовый утеплитель130003000

Зонт, посадочные размеры 400х1300 мм.195009500
Защитная сетка115001500
Мелкие расходные материалы155005500

ИТОГО 76334

Транспортные расходы 7000
Гильзование канала и установка свечки30000
Монтаж защитного короба30000
Установка общего зонта5000
Установка защитной сетки от птиц5000
ИТОГО ПО ВСЕМ ПОЗИЦИЯМ153 334

*Расчёт стоимости работ и материалов выполнен в текущих ценах на дату написания статьи 10.11.2022г.

Возможно указанная стоимость кажется высокой, но она несопоставимо мала в сравнении с перекладкой трубы на крыше и внутри дома. Своевременно выполненные профилактические мероприятия на десятки лет обеспечат комфортную эксплуатацию дымовых и вентиляционных каналов.
