Что такое дымоход и как осуществляется его монтаж

Строительство загородного дома, это ответственное и затратное мероприятие. Допущенные при строительстве ошибки, могут обернуться серьёзными проблемами при последующей эксплуатации.

Чтобы загородная жизнь приносила удовольствие, а не заботы, строительство дымохода необходимо выполнять в соответствие с действующими строительными нормами и правилами.


Дымоход, это инженерная конструкция для удаления дымовых газов от теплогенератора в атмосферу.

Монтаж дымохода, это сборка фасонных элементов труб заводской готовности в единую систему дымоудаления.


монтаж сэндвич дымохода

Установка дымохода, это ответственное мероприятие требующее профессиональных знаний и навыков.

Эксплуатация печного и газового оборудования несёт в себе серьёзную опасность, в виде возможности возникновения пожара, отравления дымовыми газами, взрыва бытового газа.

В статье, основываясь на требования нормативных документов, рассмотрим особенности установки сэндвич дымоходов из нержавеющей стали для газовых котлов, твердотопливных печей, котлов и каминов.

Представленная в статье информация полезна строителям, выполняющим монтаж сэндвич дымоходов и владельцам недвижимости для организации контроля за работой монтажников.

Установка дымоходов для теплогенераторов на твёрдом топливе – камины, печи, котлы

К твёрдому топливу относятся дрова, пеллеты, торфобрикеты и уголь. В зависимости от типа теплогенератора, при сгорании твёрдого топлива, температура дымовых газов в дымоходе имеет диапазон от 200°С, от печей длительного горения, до 600°С и более от дровяных печей и угольных котлов. Температура горения сажи около 1100°С.

Для каждого теплогенератора следует правильно подбирать дымоход, исходя из условий эксплуатации и типа используемого топлива.

СП 7.13130.2009 - Что такое сэндвич дымоход, ревизия, какие допустимые отклонения дымохода по вертикали

Дымовые трубы должны быть вертикальными без уступов из глиняного кирпича со стенками толщиной не менее 120 мм или из жаростойкого бетона толщиной не менее 60 мм, предусматривая в их основаниях и дымоходах карманы глубиной 250 мм с отверстиями для очистки, закрываемые дверками. Допускается применять дымоходы из асбестоцементных труб или сборных изделий из нержавеющей стали заводской готовности (двухслойных стальных труб с тепловой изоляцией из негорючего материала). При этом температура уходящих газов не должна превышать 300 °С для асбестоцементных труб и 400 °С для труб из нержавеющей стали. Применение асбестоцементных дымоходов, а также из нержавеющей стали для печей на угле не допускается.

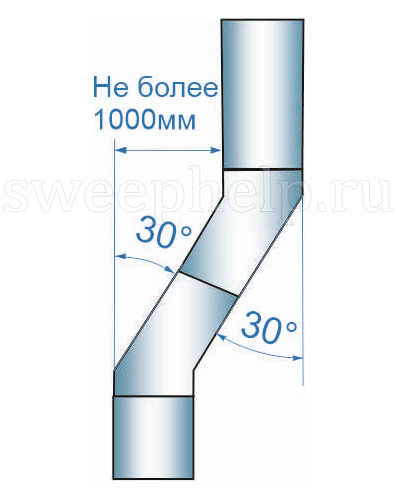

Допускается предусматривать отводы труб под углом до 30° к вертикали с относом не более 1 м; наклонные участки должны быть гладкими, постоянного сечения, площадью не менее площади поперечного сечения вертикальных участков.

Разъяснения

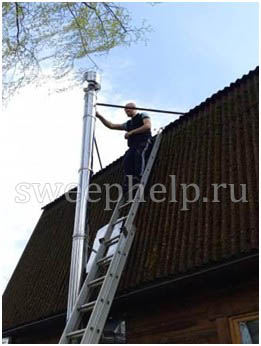

монтаж дымохода

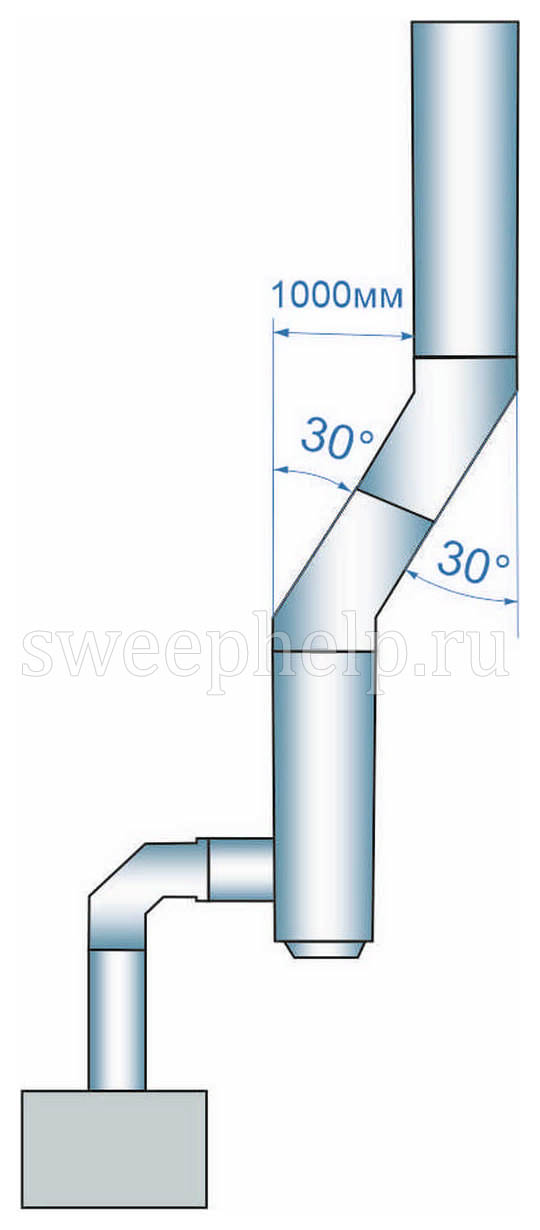

Рис.1

В народе, двухслойные трубы называют сэндвич. Внутри одной трубы установлена вторая труба, а свободное пространство между трубами заполнено негорючим материалом - теплоизоляцией. Чем толще слой теплоизоляции, тем безопаснее дымоход и эффективнее его эксплуатация.

Дымовая труба должна быть вертикальной и прямой, например, для обхода свеса кровли может иметь два поворота по 30°. Рис. 1

В конструкциях заводского изготовления, роль кармана для сбора сажи выполняет тройник, а роль дверки – ревизия, которая крепится к тройнику хомутом.

Исходя из допустимой температуры эксплуатации, следует сделать вывод, что дымоходы из нержавеющей стали заводской готовности, применимы для бытовых дровяных печей и каминов, а также газовых, дизельных и пеллетных котлов.

Для угольных котлов и банных печей следует использовать промышленные дымовые трубы, изготовленные из нержавеющей стали маркой AISI 310, с допустимой температурой эксплуатации до 1050°С.

СП 7.13130.2009 - схема подключения двух печей к одному дымоходу

Для каждой печи, как правило, следует предусматривать отдельный дымоход или дымовой канал. Допускается присоединять к одной дымовой трубе две печи, расположенные в одной квартире на одном этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа соединения труб.

Разъяснения

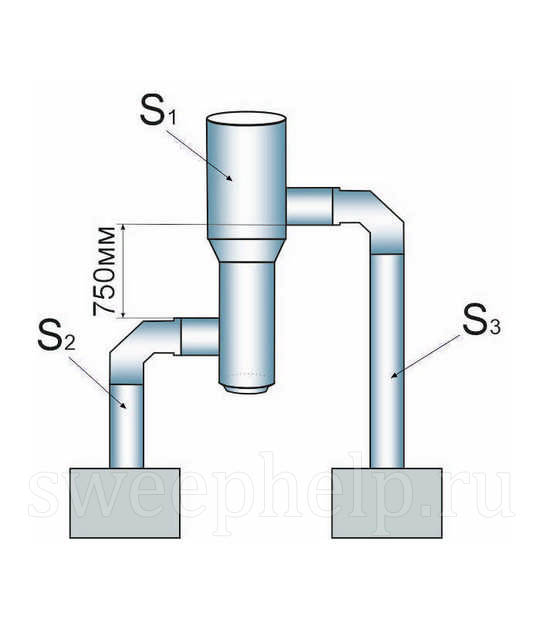

схема присоединения двух печей к одному дымоходу

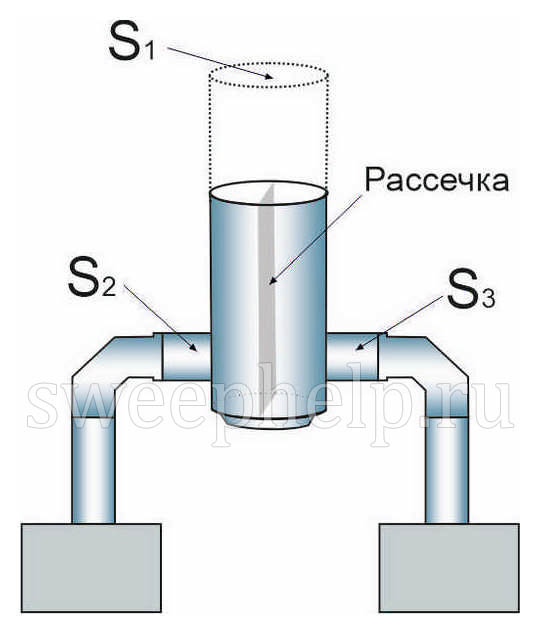

Рис.2

Для максимально эффективной работы необходимо, чтобы каждый очаг имел свой дымоход.

К одному дымоходу можно подключить два очага, при этом необходимо частично разделить каналы, чтобы встречные потоки дымовых газов не нарушали естественную тягу и исключали возможность поступления дыма из одного очага в другой - Рис. 2.

Для присоединения двух печей (каминов) к одному дымоходу, необходимо выполнять расчёты, согласно которым, площадь сечения двух дымоотводов должна соответствовать площади сечения дымовой трубы.

S1 = S2 + S3


Дымоотвод, это труба соединяющая теплогенератор с дымовой трубой. Дымоотвод монтируется из одноконтурных труб для снятия тепловой нагрузки с дымохода.


СП 7.13130.2009 - размещение дымохода внутри дома и на фасаде

Дымоходы допускается размещать в наружных стенах из негорючих материалов, утепленных при необходимости с наружной стороны для исключения конденсации влаги из отводимых газов.

При отсутствии стен, в которых могут быть размещены дымоходы, для отвода дыма следует применять приставные дымоходы или насадные, или коренные дымовые трубы.

Разъяснения

Дымоходы из нержавеющей стали можно устанавливать внутри стен из негорючих материалов, при этом допускается монтаж одноконтурных труб. Если кирпичная шахта примыкает к улице, следует монтировать теплоизолированные трубы сэндвич или выполнить утепление наружных стен. Альтернативой является монтаж приставного двухконтурного дымохода (сэндвич) на фасаде дома.

СП 7.13130.2009 - площадь сечения дымохода

Сечение дымовых труб (дымовых каналов), выполненных из глиняного кирпича в зависимости от тепловой мощности печи, следует принимать не менее:

140 х 140 мм - при тепловой мощности печи до 3,5 кВт;

140 х 200 мм - при тепловой мощности печи от 3,5 до 5,2 кВт;

140 х 270 мм - при тепловой мощности печи от 5,2 до 7 кВт.

Площадь сечения круглых дымовых каналов должна быть не менее площади указанных прямоугольных каналов.

Разъяснения

переходник с прямоугольного канала дымохода на круглый
Рис.3

При кладке печи или камина, печник сам рассчитает необходимую площадь сечения дымовой трубы.

При переходе от кирпичной кладки на круглую трубу, необходимо рассчитать площадь сечения существующего кирпичного канала и присоединить к нему круглую трубу равнозначного сечения.

Такой монтаж необходимо выполнять через переходник - Рис. 3

К очагам заводского изготовления необходимо присоединять дымовые трубы диаметром равным диаметру патрубка очага.

Рассчитать площадь сечения дымохода можно на online калькуляторе, на странице /art/sechenie-dymohoda

СП 7.13130.2009 - шиберная задвижка дымохода

На дымовых каналах печи, работающей на твердом топливе, следует предусматривать задвижки с отверстием в них не менее 15 х 15 мм.

Разъяснения

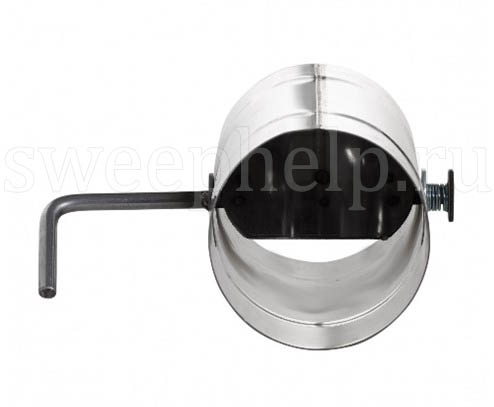

шиберная задвижка дымохода
Рис.4

Шиберная задвижка не должна быть герметичной. Это необходимо для безопасности жизнедеятельности, чтобы при её закрытии с не затухшими углями, Вы не отравились продуктами сгорания топлива, а в период простоя, дымовая труба вентилировалась.

Шиберные задвижки для дымоходов из нержавеющей стали заводского производства, изготавливаются с неполным закрытием - Рис. 4

СП 7.13130.2009 - высота дымохода относительно конька

Высоту дымовых труб, размещаемых на расстоянии, равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать:

  • не менее 500 мм - над плоской кровлей;
  • не менее 500 мм - над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета;
  • не ниже конька кровли или парапета - при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;
  • не ниже линии, проведенной от конька вниз под углом 10° к горизонту, - при расположении дымовой трубы от конька на расстоянии более 3 м.

Разъяснения

зона ветрового подпора дымовой трубы
Рис.5

Чтобы в дымоходе не опрокидывалась тяга, оголовок трубы (видимая часть над кровлей) следует правильно размещать по отношению к коньку дома и другим возвышающимся под кровлей конструкциям - Рис.5

Опрокидывание тяги (обратная тяга) - изменение направления движения дымовых газов сверху-вниз.

СП 7.13130.2009 - какой высоты должен быть дымоход

Высоту дымовых труб от колосниковой решетки до устья следует принимать не менее 5 м.

Разъяснения

Колосниковая решётка - это то, на что Вы кладёте дрова. Устье – окончание дымохода на крыше. Не зонт!

Естественная тяга возникает за счёт разницы давления воздуха на разных высотных отметках и усиливается при нагреве воздуха.

Для обеспечения надлежащей естественной тяги и качественного горения топлива необходимо, чтобы высота от колосниковой решётки до устья трубы, составляла 5 и более метров.

СП 7.13130.2009 - установка зонта на дымовую трубу

Устья дымовых труб следует защищать от атмосферных осадков. Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма.

Разъяснения

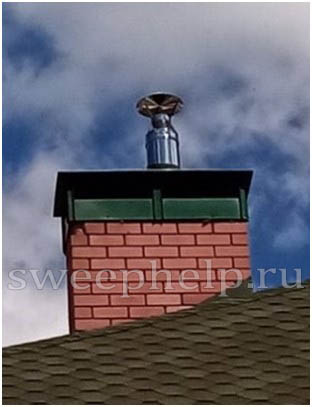

Чтобы внутрь дымохода не попадали осадки, устье трубы следует защищать зонтами (дымниками, флюгарками). Для труб из нержавеющей стали изготавливаются штатные элементы - зонты и дефлекторы.

СП 7.13130.2009 - монтаж искрогасителя на оголовок дымохода для защиты кровли от возгорания

Дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5 х 5 мм.

Разъяснения

В процессе горения, в дымовую трубу попадают частицы не полного сгорания топлива - искры. Подхватываемые естественной тягой, искры проносятся по всей высоте дымохода и разлетаются по кровле. Чтобы не произошло возгорание кровельного материала, между устьем дымохода и зонтом рекомендуется устанавливать металлические сетки. Ударясь о сетку, частички топлива разрушаются, становятся меньше в размере, становятся менее пожароопасными.

Необходимо регулярно следить за чистотой искрогасителя, чтобы наросты сажи не препятствовали свободному выходу дымовых газов в атмосферу.

СП 7.13130.2009 - монтаж горизонтального отрезка дымохода через стену

Размеры разделок в утолщении стенки печи или дымохода в месте примыкания строительных конструкций следует принимать:

рамеры разделок и отсупок от дымохода
Рис.6

Разъяснения

Если к дымоходу из нержавеющей стали будет примыкать деревянная конструкция или другой горючий материал, они обязательно загорятся. Производители дымоходов изготавливают штатные защитные элементы для прокладки труб через стены, потолок, кровлю. Нормативные размеры и расстояния отступок - Рис. 6.

СП 7.13130.2009 - разделки и отступки дымовой трубы

Разделка должна быть больше толщины перекрытия (потолка) на 70 мм. Опирать или жестко соединять разделку печи с конструкцией здания не следует.

Разделки печей и дымовых труб, установленных в проемах стен и перегородок из горючих материалов, следует предусматривать на всю высоту печи или дымовой трубы в пределах помещения. При этом толщину разделки следует принимать не менее толщины указанной стены или перегородки.

Разъяснения

Тепловая энергия от дымохода распространяется во все стороны.

Чтобы расположенные рядом строительные конструкции не загорелись, дымоходы следует размещать на удалении от них.


Открытая отступка, это когда мы видим пространство между трубой и стеной.

Закрытая отступка, это когда пространство закрыто от наших глаз, например, в межэтажном перекрытии или в декоратино-защитном коробе.

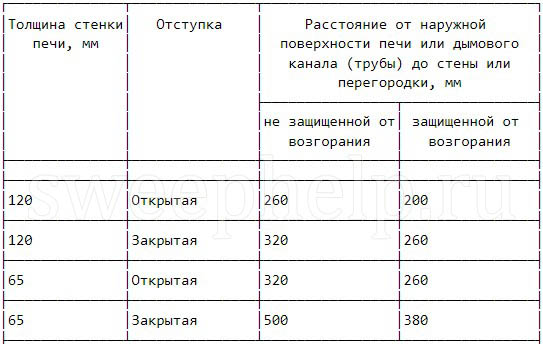

В закрытых отступках температура выше, соответственно и расстояние от трубы дымохода до строительных конструкций должно быть больше.

Не защищённая, это значит в виде обычного строительного материала, например, дерева.

Защищённая – закрытая негорючим материалом, например, металлическим листом, плитой из минерита или силиката кальция.

Производители дымоходов из нержавеющей стали изготавливают штатные проходные узлы, размеры которых соответствуют требованиям безопасности.

СП 7.13130.2009 - заполнение противопожарных разделок

Зазоры между перекрытиями, стенами, перегородками и разделками следует предусматривать с заполнением негорючими материалами.

Разъяснения

При проходе дымовой трубы через стены, потолки, крыши, выполняются проёмы с отступками. Эти проёмы следует заполнять негорючими материалами, базальтовой ватой, перлитовым песком и другими негорючими материлами.

СП 7.13130.2009 - вентилирование отступок и шахт

В стенах, закрывающих отступку, следует предусматривать отверстия над полом и вверху с решетками площадью живого сечения каждая не менее 150 кв. см.

Пол в закрытой отступке следует предусматривать из негорючих материалов и располагать на 70 мм. выше пола помещения.

Разъяснения

Чтобы дымоход спрятанный в стену не перегревался, необходимо предусматривать проветривание шахты. Вентиляционные решетки следут располагать ближе к полу и потолку, для входа холодного и выхода нагретого воздуха.

СП 7.13130.2009 - расстояния от горючих конструкций

Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих материалов следует предусматривать в свету не менее 130 мм, от керамических труб без изоляции - 250 мм, а при теплоизоляции с сопротивлением теплопередаче 0,3 кв. м х град./Вт негорючими или горючими группы Г1 материалами - 130 мм.

Пространство между дымовыми трубами и конструкциями кровли из негорючих и горючих группы Г1 материалов следует перекрывать негорючими кровельными материалами.

Разъяснения

Для конструкций из нержавеющей стали данные параметры отсутствуют, поэтому при монтаже нержавеющих дымоходов следует монтировать штатные проходные элементы, неукоснительно соблюдать инструкцию производителя, а при отсутвии указаний, соблюдать требования данного пункта строительных правил.

СП 7.13130.2009 - присоединение печи к дымовой трубе

Для присоединения печей к дымовым трубам допускается предусматривать дымоотводы длиной не более 0,4 м. при условии:

а) расстояние от верха дымоотвода до потолка из горючих материалов должно быть не менее 0,5 м. при отсутствии защиты потолка от возгорания и не менее 0,4 м. - при наличии защиты;

б) расстояние от низа дымоотвода до пола из горючих материалов должно быть не менее 0,14 м. Дымоотводы следует выполнять из негорючих материалов.

Разъяснения

Для очагов заводской готовности, тем более при размещении трубы на фасаде, требование норматива по длине дымоотвода трудно выполнимо.

Для снятия тепловой нагрузки, дымоотводы монтируются из одноконтурных труб, в связи с чем, нормативные расстояния до строительных конструкций следует неукоснительно соблюдать. При проходе дымовой трубы через стену, необходимо осуществлять переход на двухконтурную трубу (сэндвич). Стыковка труб внутри стены не допускается. Монтаж трубы через стену следует выполнять через проходной узел - противопожарную разделку.

Правила противопожарного режима РФ - о необходимости регламентного обслуживания (чистки) дымоходов

Руководители организаций и физические лица перед началом отопительного сезона, а также в течение отопительного сезона обеспечивают очистку дымоходов и печей (отопительных приборов) от сажи не реже:

  • 1 раза в 3 месяца - для отопительных печей, за исключением печей непрерывного действия;
  • 1 раза в 1 месяц - для кухонных плит и других печей непрерывной (долговременной) топки.

Разъяснения

Температура горения сажи выше 1100°С. После её возгорания трубы из нержавеющей стали становятся не пригодными для эксплуатации. При несоблюдении отступок и разделок возникает возможность возгорания смежных строительных конструкций.

Отнеситесь серьёзно к этому требованию. Вы же не забываете своевременно менять масло в автомобиле? Дымоход тоже требует своевременного обслуживания!

Монтаж нержавеющих дымоходов для теплогенераторов на газовом топливе – газовых котлов и бойлеров

Монтаж и эксплуатация дымоходов теплогенераторов на газовом топливе имеет свои технические особенности, поэтому требует отдельного внимания и использования других нормативных документов.

Общие требования к дымоходам газовых котлов

По требованиям СП 280.1325800 - Конструкция и размещение дымоотводов, дымоходов и воздуховодов проектируются в соответствии с применяемыми архитектурно-строительными решениями здания исходя из удобства их монтажа и обслуживания. Воздуховоды должны обеспечивать подачу необходимого количества воздуха на горение, а дымоходы - надлежащее удаление продуктов сгорания в атмосферу.

Конструктивные элементы дымоотводов и воздуховодов должны быть заводского изготовления и иметь сертификат соответствия техническим условиям.

При использовании дымоходов сборной конструкции из металлических материалов соединение деталей дымоходов следует осуществлять затяжными механическими креплениями или сваркой. Использование клепаных соединений не допускается. Допускается использование для дымоходов термостойких негорючих герметизирующих материалов.

Дымоотводы и дымоходы должны иметь теплоизоляцию из негорючих материалов группы НГ. Толщина теплоизоляционного слоя должна рассчитываться исходя из условий обеспечения максимальной температуры на поверхности не выше 45 °C и температуры стенки дымохода в рабочем режиме выше температуры "точки росы" дымовых газов при самой низкой расчетной температуре наружного воздуха. При необеспечении последнего условия выбор материалов следует выполнять с учетом "влажного" и "сухого" условий эксплуатации, обусловленного возможностью конденсации водяных паров в продуктах сгорания.

Расстояние от дымоотвода до стены или потолка из негорючих материалов следует принимать не менее 50 мм, из горючих материалов - не менее 250 мм.

Установка дымоходов для газовых котлов с открытой камерой сгорания

СП 282.1325800.2016 - встроенные и пристроенные дымоходы

Удаление продуктов сгорания топлива от теплогенераторов с открытыми камерами сгорания следует осуществлять встроенными или пристроенными вертикальными индивидуальными дымовыми каналами - дымоходами.

Разъяснения

Встроенный дымовой канал, это дымовая труба размещённая внутри здания, в шахте или в виде самостоятельной конструкции из двухконтурных труб (сэндвич).

Пристроенный дымоход, это конструкция размещённая снаружи, на фасаде здания.

СП 42-101-2003 - присоединение двух газовых котлов к одному дымоходу

Отвод продуктов сгорания от газоиспользующего оборудования, в конструкции которого предусмотрен отвод продуктов сгорания в дымовой канал (дымовую трубу) (далее - канал), предусматривают от каждого оборудования по обособленному каналу в атмосферу.

В существующих зданиях допускается предусматривать присоединение к одному каналу не более двух печей, приборов, котлов, аппаратов и т.д., расположенных на одном или разных этажах здания, при условии ввода продуктов сгорания в канал на разных уровнях (не ближе 0,75 м один от другого) или на одном уровне с устройством в канале рассечки на высоту не менее 0,75 м.

Площадь сечения канала не должна быть меньше площади сечения патрубка присоединяемого газоиспользующего оборудования или печи.

При присоединении к каналу двух приборов, аппаратов, котлов, печей и т.п. сечение его следует определять с учетом одновременной их работы. Конструктивные размеры каналов определяются расчетом.

Разъяснения

Для каждого газового котла следует предусматривать отдельный вертикальный дымоход.

В действующих и реконструируемых зданиях, допустимо подключение к одной дымовой трубе двух газовых котлов, при соблюдении схемы соединения - Рис. 7 и 8.

монтаж двух котлов к дымоходу
Рис.7
схема присоединения двух газовых котлов к одному дымоходу
Рис.8

При этом, следует выполнять расчёт, согласно которому площадь сечения дымовой трубы должна быть равна или быть больше площади сечения (в рамках 10%) присоединяемых патрубков (дымоотводов).

S1 = или > (до 10%) S2 + S3

СП 42-101-2003 - отвод дымовых газов газового котла через дымовую трубу печи

Не рекомендуется присоединение бытового оборудования к каналу отопительной печи длительного горения.

Допускается присоединение газоиспользующего оборудования периодического действия (проточного водонагревателя и т.п.) к каналу отопительной печи с периодической топкой при условии разновременной их работы и достаточного сечения канала для удаления продуктов сгорания от присоединяемого оборудования.

Присоединение соединительной трубы газоиспользующего оборудования к оборотам дымохода отопительной печи не допускается.

Разъяснения

Присоединить газовый теплогенератор к существующей кирпичной печи можно, но лучше этого не делать. При сгорании твёрдого топлива образуется сажа, а при сгорании газового топлива влажный пар, которые в сочетании будут быстро засорять дымовую трубу плотными, трудноудаляемыми отложениями. Возникает опасность перекрытия канала и отравлением продуктами сгорания топлива.

Присоединение дымоотвода газового котла допускается только к вертикальной части дымовой трубы печи. Присоединение к внутренним дымовым каналам (дымооборотам) ЗАПРЕЩЕНО.

СП 402.1325800.2018 - перевод дровяной печи на газовое топливо

При установке в отопительной печи газогорелочного устройства периодического действия в конструкции печи должен быть предусмотрен шибер. Установка шиберов в печи с непрерывной топкой запрещается. Отопительно-варочная печь при переводе на газовое топливо должна иметь три шибера.

Разъяснения

Речь идёт о переводе кирпичной печи с твёрдого на газовое топливо. Шиберы необходимы для отсечения внутренних дымовых каналов во время топки (летний ход и зимний ход) и перекрытия дымовой трубы в период простоя оборудования.

Помещение в котором установлена печь с газовой горелкой, в обязательном порядке должно оборудоваться вентиляционным каналом.

СП 402.1325800.2018 - размещение дымохода газового котла

Каналы от газового оборудования следует размещать во внутренних стенах здания или предусматривать к этим стенам приставные каналы.

В существующих зданиях допускается использовать существующие дымовые каналы из несгораемых материалов в наружных стенах или предусматривать к ним приставные каналы.

Дымовые каналы следует выполнять из обыкновенного керамического кирпича, глиняного кирпича, жаростойкого бетона, а также стальных и асбестоцементных труб для одноэтажных зданий. Наружную часть кирпичных каналов следует выполнять из кирпича, степень морозостойкости которого соответствует требованиям СНиП II-22.

Не допускается прокладка соединительных труб от газоиспользующего оборудования через жилые комнаты.

Разъяснения

Желательно размещать дымовые трубы от газо-котельного оборудования в кирпичных шахтах или устанавливать теплоизолированные (сэндвич) трубы на фасадах здания. Допускается установка двухконтурных дымоходов внутри дома, но они не должны проходить через жилые помещения.

СП 402.1325800.2018 - теплоизоляция дымохода

При установке асбестоцементных и стальных труб вне здания или при прохождении их через чердак здания они должны быть теплоизолированы для предотвращения образования конденсата. Конструкция дымовых каналов в наружных стенах и приставных к этим стенам каналов также должна обеспечивать температуру газов на выходе из них выше точки росы.

Соединительные трубы, прокладываемые через неотапливаемые помещения, при необходимости должны быть теплоизолированы.

Разъяснения

Чтобы дымовые газы улетали в атмосферу и не конденсировались на стенках дымовой трубы, следует устанавливать двухконтурные дымоходы (сэндвич), заводского изготовления. Рекомендованная толщина теплоизоляции труб для Московской области составляет 50 мм.

Обильное формирование конденсата возникает в точке росы, то есть в том месте где труба становится холодной, как правило в не отапливаемых помещениях и над кровлей дома.

СП 402.1325800.2018 - поворот дымохода

Каналы должны быть вертикальными, без уступов. Допускается уклон каналов от вертикали до 30° с отклонением в сторону до 1 м при условии, что площадь сечения наклонных участков канала будет не менее сечения вертикальных участков.

Разъяснения

поворот дымохода
Рис.9

Сотрудники газовой службы рекомендуют устанавливать дымовые трубы вертикально. Нормативами допускается монтировать дымоходы с углами в 30° по вертикали, например, для обхода стропильной конструкции кровли. Смещение возможно до 1 метра в сторону - Рис. 9

Речь идёт о основном стволе дымовой трубы, после присоединения дымоотвода.

СП 402.1325800.2018 - присоединение дымохода к газовому котлу

Присоединение газоиспользующего оборудования к каналам следует предусматривать соединительными трубами, изготовленными из кровельной или оцинкованной стали толщиной не менее 1,0 мм, гибкими металлическими гофрированными патрубками или унифицированными элементами, поставляемыми в комплекте с оборудованием.

Разъяснения

Относительно дымоходов из нержавеющей стали, данное требование можно считать устаревшим. Современные дымовые трубы изготавливаются из нержавеющей стали толщиной 0,5 и 0,8 мм. Для дымоходов газовых котлов важна не толщина стали, а её технические характеристики - стойкость к окислительным процессам. Оптимальными являются трубы изготовленные из аустенитных марок стали AISI 316 и 321.

СП 402.1325800.2018 - дымоотвод от газового котла до вертикального канала

Суммарную длину горизонтальных участков соединительной трубы в новых зданиях следует принимать не более 3 м, в существующих зданиях - не более 6 м.

Уклон соединительной трубы следует принимать не менее 0,01 в сторону газового оборудования.

На соединительных трубах допускается предусматривать не более трех поворотов с радиусом закругления не менее диаметра трубы. Ниже места присоединений соединительной трубы к каналам должно быть предусмотрено устройство "кармана" с люком для чистки, к которому должен быть обеспечен свободный доступ

Разъяснения

дымоотвод газового котла
Рис.10

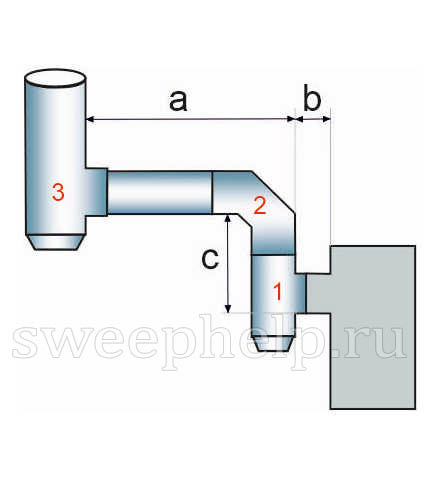

Длина дымоотвода (рис.10) L = a+b

Для объектов нового строительства общая длина горионтального отрезка дымоотвода L не должна превышать 3 метра.

Для существующих зданий в которых выполняется реконструкция или ремонт L 6 метров.

Для того, чтобы конденсат не капал из стыков, дымоотводы следует прокладывать с уклоном в сторону газового котла. Стыковку отдельных элементов необходимо выполнять по конденсату.

Дымоотвод, включая тройник в основании дымовой трубы, не должен иметь более 3-х поворотов.

СП 402.1325800.2018 - отступка от потолка и стен до дымоотвода

Расстояние от соединительной трубы до потолка или стены из несгораемых материалов следует принимать не менее 5 см, а из сгораемых и трудносгораемых материалов - не менее 25 см. Допускается уменьшение расстояния с 25 до 10 см при условии защиты сгораемых и трудносгораемых конструкций кровельной сталью по листу асбеста толщиной не менее 3 мм. Теплоизоляция должна выступать за габариты соединительной трубы на 15 см с каждой стороны

Разъяснения

Соединительная труба, это дымоотвод. Монтаж дымоотвода выполняется одноконтурными элементами. В целях пожарной безопасности, дымоотвод должен отступать от сгораемых и несгораемых материалов.

СП 402.1325800.2018 - установка шибера на дымоотводе газового котла

При присоединении к каналу одного газоиспользующего прибора (оборудования), а также оборудования со стабилизаторами тяги шиберы на соединительных трубах не предусматриваются.

Разъяснения

Установка шиберных задвижек и других устройств, которые могут перекрыть дымовой канал от газового котла, не допускается. Исключением являются случаи, когда к дымовой трубе присоединяются два газовых котла, которые не работают одновременно, например, основной и резервный. В этом случае, шиберные задвижки перекрываются в зависимости от того, какой котёл работает в данный момент.

СП 402.1325800.2018 - высота дымохода газового котла

Дымовые каналы от газоиспользующего оборудования в зданиях должны быть выведены (рисунок 11):

  • не менее 0,5 м выше конька или парапета кровли при расположении их (считая по горизонтали) не далее 1,5 м от конька или парапета кровли;
  • в уровень с коньком или парапетом кровли, если они отстоят на расстоянии до 3 м от конька кровли или парапета;
  • не ниже прямой, проведенной от конька или парапета вниз под углом 10° к горизонту, при расположении труб на расстоянии более 3 м от конька или парапета кровли;
  • не менее 0,5 м выше границы зоны ветрового подпора, если вблизи канала находятся более высокие части здания, строения или деревья.

Во всех случаях высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с совмещенной кровлей (плоской) - не менее 2,0 м.

зона ветрового подпора
Рис.11

Разъяснения

Оголовок дымовой трубы необходимо правильно размещать по отношению к коньку дома и другим возвышающимся над кровлей постройкам.

Ветер, ударяясь о возвышение, начинает менять направление и создавать ветровой подпор. При нарушении схемы размещения (Рис. 11), естественная тяга будет отпрокидываться (менять направление в обратную сторону) и дымовые газы будут попадать в помещение через камеру газового котла. Первым признаком нарушения зоны ветрового подпора, являются хлопки при пуске газового котла.

СП 402.1325800.2018 - совместное размещение дымового и вентиляционного каналов

Дымовые каналы в стенах допускается выполнять совместно с вентиляционными каналами. При этом они должны быть разделены по всей высоте герметичными перегородками, выполненными из материала стены, толщиной не менее 120 мм. Высоту вытяжных вентиляционных каналов, расположенных рядом с дымовыми каналами, следует принимать равной высоте дымовых каналов.

Разъяснения

выход дымового и вентиляционного канала на кровле
Рис.12

Дымовой и вентиляционный каналы могут располагаться рядом друг с другом, при этом они должны быть разделены герметичной перегородкой.

На практике, при расположении дымового и вентиляционного канала под одним зонтом (дымником, флюгаркой) могут возникать две эксплуатационные проблемы:

  1. На зонте будут образовываться сосульки;
  2. При отсутствии или недостаточной приточной вентиляции, тяга в вентиляционном канале может опрокидываться и дымовые газы через вентиляционный канал будут поступать в дом.

Чтобы исключить данные проблемы, дымовой канал рекомендуется выводить выше зонта - рис. 12.

Установка дымоходов газовых котлов с закрытой (герметичной) камерой сгорания

Удаление дымовых газов и подача воздуха на горение котлов с закрытой камерой сгорания осуществляется по коаксиальным трубам.


Коаксиальность с Латыни – соосность. Коаксиальные дымоходы изготавливаются из двух труб разного диаметра, соостно установленных одна в другую. Внутренняя труба для удаления дымовых газов, внешняя для подачи воздуха на горение.

Коаксиальные дымоходы изготавливаются из термостойких пластмасс, алюминия и нержавеющей стали. Самыми долговечными являются коаксиальные дымоходы из аустенитной нержавеющей стали.

Горизонтальное, вертикальное и разделённое размещение коаксиальных дымоходов

Два нормативных документа регламентируют возможность размещения коаксиальных дымоходов горизонтально с отводом дымовых газов через фасад здания.

СП 282.1325800.2016

Системы воздухоподачи и удаления продуктов сгорания теплогенераторов с закрытыми камерами сгорания допускается проектировать по следующим схемам с учетом местных климатических условий:

  • с вертикальным коаксиальным (совмещенным) устройством воздухоподачи и удаления продуктов сгорания;
  • раздельным устройством воздухоподачи и удаления продуктов сгорания встроенными или пристроенными коллективными воздуховодами и дымоходами;
  • индивидуальным воздуховодом, обеспечивающим забор воздуха через стену и подачу его индивидуально к каждому теплогенератору, и удалением дымовых газов вертикальным коллективным дымоходом.

СП 42-101-2003

Разрешается отвод продуктов сгорания в атмосферу через наружную стену газифицируемого помещения без устройства вертикального канала от отопительного газоиспользующего оборудования с герметичной камерой сгорания и устройством для принудительного удаления продуктов сгорания.

расположение вентканалов

Разъяснения

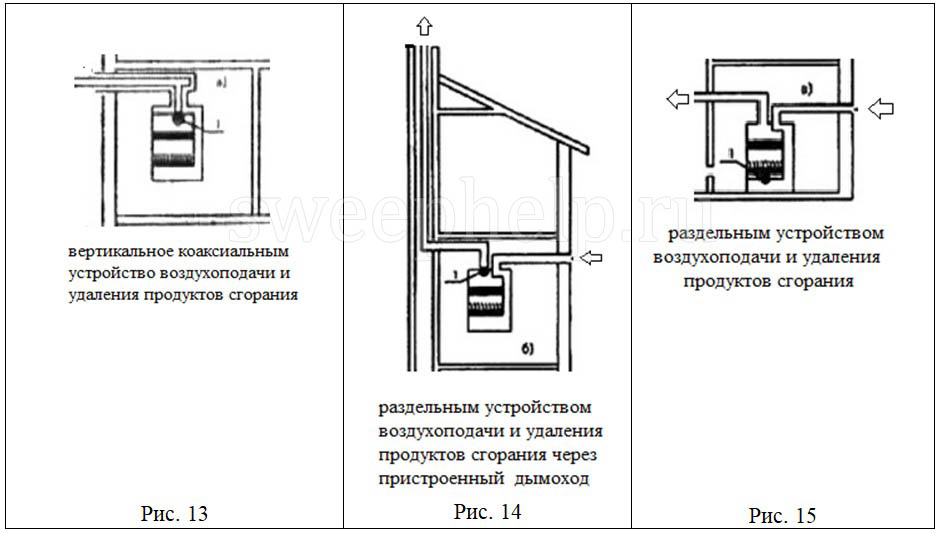

Практика показывает, что при вертикальном отводе дымовых газов и подаче воздуха через коаксиальный дымоход, в сильные морозы, происходит обледенение контура подачи воздуха на горение. Для обеспечения бесперебойной работы котельного оборудования рекомендуется реализация горизонтальных и разделённых схем подачи воздуха и удаления дымовых газов - Рис. 13-15.

СП 282.1325800.2016 - теплоизоляция коаксиальных дымоходов

Во избежание конденсации водяных паров на наружной поверхности раздельного и коаксиального воздуховода внутри помещения должна быть предусмотрена теплоизоляция из негорючих материалов группы НГ, соответствующая СП 61.13330.

Воздуховоды, дымоотводы и дымоходы в местах прохода через стены, перегородки и перекрытия следует заключать в футляры. Зазоры между строительной конструкцией и футляром необходимо заделывать строительным раствором, зазоры между футляром и воздуховодом, дымоотводом или дымоходом и футляром, а также концы футляра следует тщательно заделывать на всю толщину пересекаемой конструкции негорючими эластичными материалами (НГ). Использование отверстий в плитах перекрытий в качестве соединительных элементов дымохода не допускается.

Разъяснения

Владельцы котлов с закрытой камерой сгорания и горизонтальной коаксиальной трубой часто сталкиваются с проблемой намокания стены. Конденсат образуется из-за разницы температуры на внутреннем и внешнем контуре дымохода. Чтобы исключить данную проблему, следует теплоизолировать проход дымохода через стену дома.

Данное требование также связано с соблюдением норм пожарной безопасности.

СП 282.1325800.2016 - схема размещения коаксиального дымохода на фасаде дома

Отверстия дымовых каналов на фасаде жилого дома при отводе продуктов сгорания от отопительного газоиспользующего оборудования через наружную стену без устройства вертикального канала следует размещать в соответствии с инструкцией по монтажу газоиспользующего оборудования предприятия-изготовителя, на расстоянии не менее:

  • 2,0 м от уровня земли;
  • 0,5 м по горизонтали до окон, дверей и открытых вентиляционных отверстий (решеток);
  • 0,5 м над верхней гранью окон, дверей и вентиляционных решеток;
  • 1,0 м по вертикали до окон при размещении отверстий под ними.

Указанные расстояния не распространяются на оконные проемы, заполненные стеклоблоками.

Не допускается размещение отверстий каналов на фасаде зданий под вентиляционной решеткой.

Наименьшее расстояние между двумя отверстиями каналов на фасаде здания следует принимать не менее 1,0 м по горизонтали и 2,0 м по вертикали.

Разъяснения

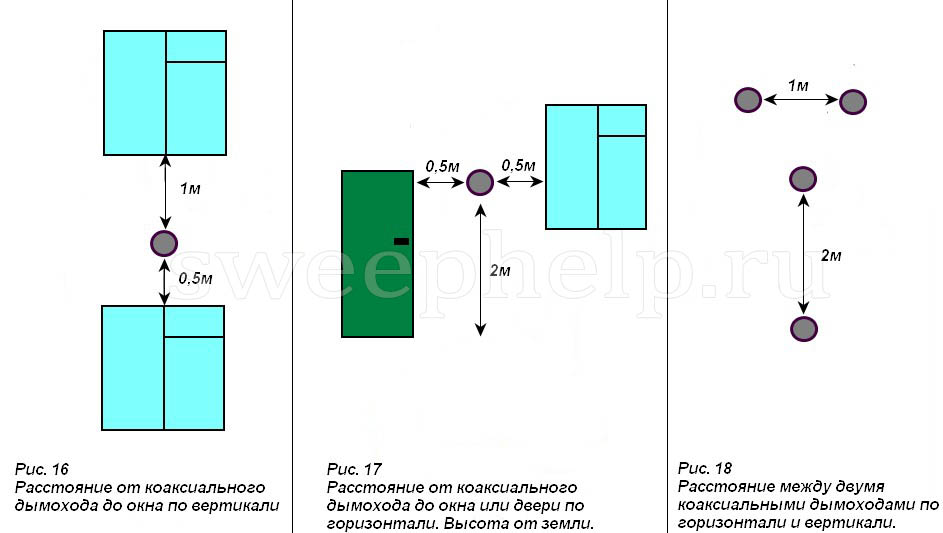

В целях исключения попадания дымовых газов в помещения, коаксиальные дымоходы следует монтировать на безопасном расстоянии от окон, дверей, вентиляционных решёток - рисунки 16, 17, 18.

расположение коаксиального дымохода на фасаде

СП 282.1325800.2016 - размещение устья коаксиальной трубы под навесами и козырьками

расположение коаксиального дымохода под козырьком дома

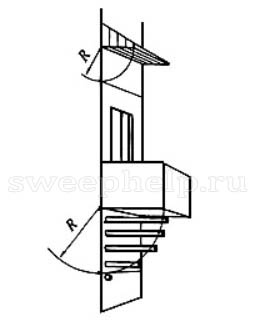

Рис.19. Размещение коаксиального дымохода под козырьком дома

При размещении коаксиального дымохода под навесом, балконам и карнизом кровли здания, устье трубы должно выходить за пределы окружности, описанную радиусом выступающей конструкции.

Не рекомендуется предусматривать выход дымового канала через наружную стену в проезды (арки), туннели, подземные переходы и т.п.

Разъяснения

Чтобы дымовые газы не скапливались под строительными конструкциями, необходимо вывести устье трубы из зоны, в соответствие со схемой. Рис. 19.

СП 282.1325800.2016 - максимальная длина коаксиального дымохода

Длину горизонтального участка дымового канала от отопительного газоиспользующего оборудования с герметичной камерой сгорания при выходе через наружную стену следует принимать не более 3 м.

Разъяснения

При горизонтальной установке коаксиального дымохода, его длина не должна превышать 3 метра. При вертикальном монтаже коаксиального дымохода необходимо соблюдать правило 5 метров.

Важно! Сборка дымохода по конденсату

Очень важным аспектом, который не отражён в нормативных документах, является необходимость сборки дымовых труб от газовых котлов по конденсату. Чтобы конденсат стекал вниз по внутренней поверхности дымохода, верхняя труба должна устанавливаться внутрь нижней трубы - Рис. 20

сборка дымохода по дыму и конденсату
Рис.20 Сборка дымохода "под дыму" и "по конденсату"


Нормативные документы использованные в статье

  • ГОСТ Р 59375.1-2021 Конструкции для удаления дымовых газов. Требования к металлическим конструкциям для удаления дымовых газов
  • СП 7.13130.2009. Отопление, вентиляция и кондиционирование. Противопожарные требования (утв. Приказом МЧС РФ от 25.03.2009 N 177)
  • СП 282.1325800.2016 Поквартирные системы теплоснабжения на базе индивидуальных газовых теплогенераторов. Правила проектирования и устройства
  • СП 42-101-2003 от 2003-07-08
  • СП 402.1325800.2018 Правила проектирования систем газопотребления
  • ПРАВИТЕЛЬСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ, ПОСТАНОВЛЕНИЕ от 16 сентября 2020 г. N 1479 ОБ УТВЕРЖДЕНИИ ПРАВИЛ ПРОТИВОПОЖАРНОГО РЕЖИМА В РОССИЙСКОЙ ФЕДЕРАЦИИ


кнопка позвонить
