Гильзование дымоходов полимерными рукавами и нержавеющими трубами
Газовое топливо является самым практичным и экономичным источником получения тепла и горячей воды для собственников загородных домов.
Эксплуатация газового оборудования имеет свои специфические особенности, игнорирование которых приводит к разрушению дымоходов из кирпича и сквозной коррозии труб из нержавеющей стали.
Эффективным способом защиты кирпичных дымоходов является их гильзование (футеровка, санация) - установка внутрь дымового канала герметичной гильзы из нержавеющей стали или полимерного материала, которые защищают кирпичную кладку от воздействия агрессивной среды (конденсата).
Содержание статьи:
- Почему не следует использовать кирпич для строительства дымоходов для газовых котлов
- Какое воздействие оказывает конденсат на кирпичную кладку
- Какие материалы и технологии используются для гильзования
- Как выполняется гильзование нержавеющими трубами
- Технология гильзования полимерным рукавом
- Сравнение материалов для загильзовки
- Рыночной стоимость работ по установке гильз
- Преимущества сотрудничества с ООО "Трубочист"
Почему не следует использовать кирпич для строительства дымоходов для газовых котлов
Кирпич является прекрасным материалом для строительства дымоходов очагов работающих на твёрдом топливе, дымовые газы которых имеют высокую температуру и полностью удаляются в атмосферу.
Дымовые газы газового оборудования имеют более низкую температуру и по пути в атмосферу успевают остывать, достигать точки росы и конденсироваться на стенках дымоходов в виде конденсата.
Конденсат - жидкость мутного цвета, содержащая кислотные компоненты азота, диоксида углерода и водяные пары.
Проведём простой эксперимент.
Взвесим сухой полнотелый печной кирпич и положим его в воду. После того, как весь воздух в порах будет замещён водой, выполним повторное взвешивание.
Эксперимент показал разницу в 454 грамма, т.е., не смотря на высокую плотность, кирпич гигроскопичен и впитывает влагу.
Сделаем вывод:
Конденсат образующийся внутри кирпичного дымохода впитывается в кирпич.
Воздействие конденсата на дымоход
Воздействие конденсата на кирпичную кладку имеет длительный, но необратимый характер.
Влажный пар напитывает кирпич влагой, а кислоты делают его хрупким, после чего кирпичная кладка начинает разрушаться.
На начальном этапе происходит намокание внутренней поверхности дымового канала и впитывание влаги кирпичом.
Затем на внешней поверхности оголовка дымовой трубы появляются белые высолы. На стенах внутри дома появляются тёмные пятна, начинают отслаиваться обои, краска, штукатурка.
На дымоходах из жаропрочной нержавеющей стали появляются следы коррозии.
На данном этапе ремонт дымохода заключается в его гильзовании.
На следующем этапе начинается осыпание кирпичной крошки с оголовка трубы на крыше дома. Этому способствуют внешние факторы воздействия - дождь, снег, солнце, ветер.
Возникает опасность обрушения отдельных элементов или оголовка трубы в целом.
На данной стадии разрушения требуется перекладка оголовка дымохода над кровлей дома и установка герметичной гильзы.
Далее начинается разрушение кирпичной кладки внутри дома. Фрагменты кирпича падают вниз и скапливаются в кармане для сбора сажи или конденсатосборнике.
Возникает опасность перекрытия канала дымохода и попадании дымовых газов в помещение котельной.
Если своевременно не приступить к ремонту и гильзованию, кирпичную кладку, которая является частью стены дома, придётся перекладывать полностью.
На скорость разрушения влияют индивидуальные параметры, такие как:
- качество топлива;
- качество сгорания топлива;
- температура дымовых газов;
- теплоизоляция дымовой трубы;
- сила естественной тяги;
- высота дымохода.
Исходя из практического опыта, срок начала разрушения кирпичного дымохода газового котла находится в диапазоне от 3 до 10 лет.
Это неприемлемый срок эксплуатации для столь важного и дорогостоящего инженерного сооружения как дымоход.
Материалы и технологии для гильзования
Для защиты кирпичных дымоходов от воздействия агрессивной среды применяются трубы из кислотоустойчивой нержавеющей стали, полимерные рукава, реже керамические гильзы.
Смысл гильзования заключается в создании газоплотного, водонепроницаемого канала на всём протяжении от дымоотвода газового котла до устья дымовой трубы.
В результате гильзовки, канал становится плотным и герметичным, конденсат не выходит за пределы гильзы. Большая его часть выбрасывается в атмосферу, а остатки стекают вниз по трубе и удаляются через конденсатосборник.
Монтажные работы выполняются в помещении котельной и на кровле дома, посредством опускания сверху-вниз или проталкивании снизу-вверх ремонтного материала.
Нержавеющие гильзы состоят из отрезков длиной 500 и 1000 мм, изготовленных из кислотоустойчивой (аустенитной) стали, марками AISI 316 или 321.
Полимерный вкладыш не имеет стыковых соединений. Изготавливается из стекловолокна и синтетической смолы.
Рабочая температура нержавеющих гильз составляет до 480 °С, полимерных вкладышей до 260 °С.
Гильзование нержавеющими трубами
В зависимости от диаметра дымоотвода газового котла и сечения дымового канала используются круглые или овальные трубы.

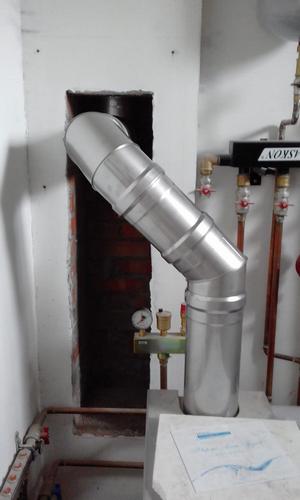

В кирпичной кладке вырезается технологическое отверстие через которое выполняются монтажные работы.

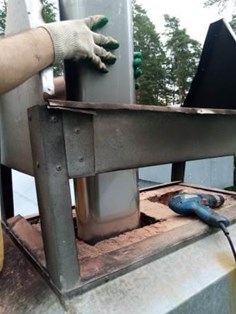

Трубы поочерёдно заводятся в дымовой канал и крепятся между собой хомутами.
В основании трубы устанавливается конденсатосборник, под которым размещается пластиковая ёмкость для сбора конденсата или шланг для отвода конденсата в канализацию.
Не отводите конденсат в септик, бактерии быстро погибнут в кислотной среде.

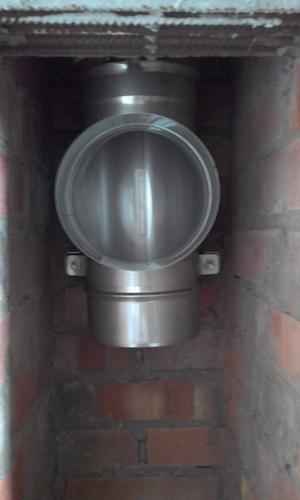

Соединение дымовой трубы и дымоотвода газового котла осуществляется через тройник.
После завершения монтажных работ, технологическое отверстие закрывается листом из нержавеющей стали с дверкой для обеспечения доступа к дымоходу с целью проведения проверок и выполнения очистных работ.

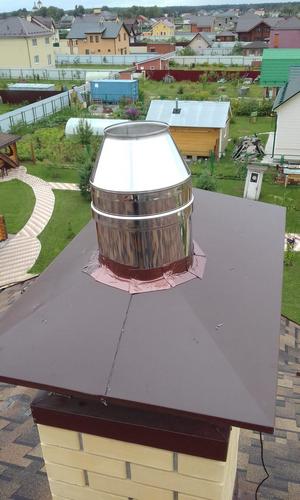

Для исключения образования сосулек и попадания дымовых газов в помещение котельной через вентиляционный канал, дымовая труба выводится выше флюгарки.
В профессиональной среде это называется свечкой.
Не следует переживать, что в дымоход попадут осадки. Во-первых, их количество будет минимальным, а во-вторых, капли дождя, вместе с конденсатом стекут в конденсатосборник. Естественная тяга будет препятствовать попаданию осадков внутрь дымохода.
Свечка устраняет ещё очень важную опасность для жизнедеятельности человека.
В соответствие со строительными нормами, рядом с дымоходом должен располагаться вентиляционный канал. При дефиците воздухообмена в помещении котельной, в вентиляционном канале может опрокидываться тяга.
Разведение каналов по высоте, исключает возможность попадания угарного газа обратно в помещение.
Данное техническое решение (свечка) соответствует требованиям газовых служб.
Гильзование полимерным рукавом
Технологически установка полимерного рукава схожа с гильзованием трубами из нержавеющей стали. Разница заключается в том, что полимерный рукав не имеет стыков на всём протяжении и раздувается в канале с помощью мощного парогенератора.
При этом, для соединения с газовым котлом и отвода конденсата используются элементы дымохода из нержавеющей, кислотоустойчивой стали - тройник, конденсатосборник, трубы присоединения.
Технология гильзования полимерным рукавом хорошо представлена в видеоролике.
Сравнение материалов для загильзовки дымоходов
Многих интересует вопрос - каким материалом лучше гильзовать дымоход, полимерным рукавом или нержавеющей сталью? Однозначный ответ дать сложно. Проведём краткое сравнение:
| Параметры сравнения | Нержавеющая сталь | Полимерный вкладыш |
|---|---|---|
| Срок эксплуатации | свыше 30 лет | свыше 30 лет |
| Температура эксплуатации | до 480°С | до 260°С |
| Соответствие строительным нормам | соответствует | соответствует |
| Техническое состояние после 20 лет эксплуатации по результатам осмотров | хорошее | хорошее |
| Возможность чистки | без ограничений | щётками с мягким ворсом |
| Сложность установки | стандартная | требуется специализированное оборудование |
| Стоимость материала | дороже нержавеющей стали на 20-50% | |
| Стоимость гильзования | выше в связи с использованием специализированного оборудования |
Выводы:
- Применение данных материалов допустимо с точки зрения строительных норм и условий эксплуатации.
- К недостаткам полимерного вкладыша следует отнести высокую стоимость и сложность установки.
- К преимуществам полимерного вкладыша - возможность материала принимать форму дымового канала.
- По основным параметрам выбор склоняется в пользу гильзования нержавеющей сталью. В случае невозможности в силу технических особенностей дымового канала - установка полимерного материала.
Рыночная стоимость работ по установке гильз
По состоянию на октябрь 2025г, средняя рыночная стоимость работ по загильзовке кирпичных дымоходов находится в диапазоне от 35000 до 70000 рублей.
Стоимость восстановления кирпичной кладки и другие дополнительные работы рассчитываются отдельно. Многие компании не выполняют дополнительные работы.
Расчёт стоимости выполняется на основании индивидуальных параметров дымовых труб, исходя из их высоты, диаметра (сечения), сложности работы и территориального расположения.
Как правило требуется осмотр объекта, который в разных компаниях составляет от 2000 до 15000 рублей.
